儀器主要用途
直讀光譜儀主要用于黑色和有色金屬材料成分分析，通過特定波長光譜的強度高低定量分析金屬中元素含量的高低，探測下限可達到ppm級，是合金材料研發、金屬原材料生產、先進裝備制造、重大技術設備的關鍵金屬零部件部件質量控制等方面不可或缺的精密分析儀器。



儀器技術指標
1. 原子發射光譜（AES）原理
原子或離子可處于不連續的能量狀態，該狀態可以用光譜項來描述；當處于基態的原子或離子吸收了一定的外界能量時，其核外電子就從基態躍遷到激發態，而處于激發態的原子或離子很不穩定，經由約秒便躍遷返回基態，并將激發所吸收的能量以光的形式放出，將這些光按一定的波長順序排列即為原子光譜；由于特定元素可產生一系列不同波長的光，通過識別待測元素的特征光譜存在與否即可進行定性分析，根據該波長光的強度進行定量分析。
2. 儀器工作原理

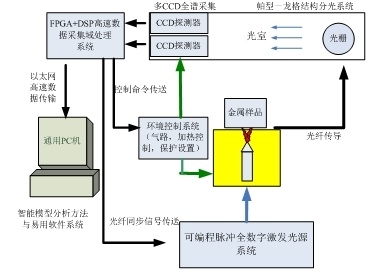

首先，激發臺中的電極與預先制備好的金屬樣本之間在激發過程中產生電火花。火花發出的光通過入射狹縫進入光室，通過光柵分光后，不同波長的光以不同的角度分開，照射到CCD傳感器上。CCD將光信號轉化成為電信號，并通過測量系統傳輸給計算機，經處理后，得出分析結果。

3.儀器使用要求

3.1環境要求
  儀器須放置在專用實驗室內，室內面積大于10平方米，并確保周圍無有害、易燃及腐蝕性的氣體。注意事項：禁止將本儀器置于化學分析實驗室內。
工作溫度：10℃～30℃，3小時內室溫波動小于2℃，要求實驗室安裝空調。
存儲溫度：0℃～45℃
環境相對濕度：20%～80%，對于潮濕地區，需配備一臺去濕機。
M5000直讀光譜儀的分光室裝在具有溫控裝置的箱體內，能在上述環境范圍內正常工作，若超出上述要求范圍，儀器的使用壽命和測量精度將受到影響。
3.2 電源要求
電源：?jiǎn)蜗?20±20V、1KVA的電源供電。
為保證M5000直讀光譜儀的正常使用，請為儀器配備一臺1kVA～3kVA的單相220V交流參數穩壓器。建議使用廣東羅定鐵塔牌穩壓器。
M5000直讀光譜儀使用保護性接地的單相電源。為保證儀器可靠使用，用戶必須保證電網的PE保護地良好接地，且與其他大型設備的保護地分開。如果用戶不能保證PE良好接地，請為儀器單獨準備一根地線，要求接地電阻小于1歐姆。
3.3 氬氣要求
氬氣純度≥99.999%，含氧量≤2ppm，含H2O量≤5ppm，（氬氣瓶不能露天存放，嚴禁雨淋）。如無高純氬氣，建議使用氬氣凈化器。
氬氣使用流量：待機流量 約0.1L/min，維持流量約（0.4-0.5）L/min，激發流量約5L/min。
氬氣控制壓力：0.5Mpa。
3.4 氬氣連接管
必須使用隨機提供的專用氬氣銅管連接。
3.5 過濾瓶及排氣管
儀器排出的廢氣通過一根14mm內徑的PVC增強管排到隨機提供的過濾瓶中。需要及時清理更換以防止出氣不暢。排氣管不得以任何形式堵塞（勿壓、勿折、保持出氣口通暢），排氣管出口高度應低于儀器激發臺高度，過濾瓶高度需低于激發臺高度50公分。如果人為堵塞或者抬高過濾瓶高度，造成的不良后果需要維修，參考7.3售后服務條款進行。
3.6 樣品制備
樣品必須使用專用磨樣機制備，需要配備一臺雙盤磨樣機及一臺落地式砂輪機，用于鋼鐵試樣表面的打磨。鑄鐵樣品白口化必須均勻。對于鋁基、銅基等有色金屬樣品，必須加配專用車床來制備。
用戶需要準備一臺切割機，用于外型不適于光譜儀分析的樣品的處理；
被分析樣品必須均勻，無氣孔，無鑄造缺陷,制備必須達到表面平滑，無氧化層，無油污，樣品邊緣無毛刺。
3.7 標準樣品要求
M5000直讀光譜儀出廠時會隨機附贈一塊光譜校正標準樣品，用于校正儀器的整體光譜漂移。除此之外，用戶需準備適合自己產品類型的標準樣品或內控樣品，用于儀器分析曲線的校正。
3.8 PC和打印機要求
準備一臺當前常規配置的PC（筆記本和臺式機均可），要求內存1GB以上，CPU雙核1.8G Hz以上，用于安裝M5000直讀光譜儀分析軟件?？呻S儀器同時選購DELL臺式電腦。
準備一臺打印機，激光、噴墨或針式打印機均可，用于分析數據報表的打印?？呻S儀器同時選購EPSON針式打印機。

4.儀器技術參數

4.1 光學系統
帕型-龍格結構的全譜光學系統
N型波長范圍（170～680）nm
多個高性能CCD探測器
耐環境溫度變化
雙光室設計，保證長短波達到最佳性能。S型儀器只配備一個可見光室
光室恒溫控制，恒溫溫度為34℃；
4.2 樣品激發臺
激發室的特殊設計，使樣品室/激發室的清理工作更加便利；
優化的氬氣氣路設計保證激發臺的有效冷卻和激發過程中產生的金屬粉塵有效進入過濾器；使樣品激發更加穩定，并大大減少了人體對金屬粉塵的攝入，有利于保護操作人員的健康安全；
更小的激發空間，使氬氣消耗更??；
便于使用的樣品夾具
具有電極自吹掃功能，使電極使用壽命更長、清潔電極更加容易
13 mm的激發孔徑更利于樣品分析
開放式樣品激發臺可適應各種大小、更多形狀樣品的分析；
透鏡部分的結構設計，使透鏡拆裝、擦拭更方便，氬氣的沖洗設計更可以延長透鏡清洗周期。
4.3 光源
脈沖合成全數字光源（可編程脈沖全數字光源），最高頻率可達1000Hz；
高能預然技術（HEPS）；
優化設計的控制和功率電路，完善的激發安全保護功能
為不同分析目標提供最佳火花、電弧或組合激發波形
頻率：（100～1000）Hz
放電電流：最大400 A
4.4 數據采集系統
高性能DSP及ARM處理器，具有超高速數據采集及控制功能
單火花采集及光譜延時采集，實現更優化元素含量測量
外置式計算機（用戶自選）
高速以太網數據傳輸
4.5 分析軟件
基于Windows操作系統的圖形化分析軟件，方便實用；
完備的自動系統診斷功能
完善的數據庫管理功能，可方便查詢、匯總數據
智能校正算法，保證儀器穩定可靠
完備的譜線信息和干擾扣除算法，保證儀器分析更為精準
適應最新的Windows操作系統

5.常用分析范圍（鐵基、鋁基）
鐵基分析曲線：



鋁基分析曲線：

 備注：詳見聚光臺式M5000曲線分析范圍表

M5000臺式直讀光譜儀常用基體，元素分析表
上表所列各個元素的分析范圍只是常用的分析元素及范圍，并不代表只能分析以上所列元素及范圍，每個用戶可以提出自己的分析要求與生產廠家協商設定。

五、儀器技術特點
1. CCD 全譜直讀技術
1.1 全譜采集分析技術
  M5000臺式直讀光譜儀采用的全譜采集分析技術可以獲得140nm-680nm之間數萬條高分辨率的原子發射譜線信息，進而實現多基體、多元素的分析；通過譜線的合理選擇和多條譜線的結合，有效提高分析精度，擴展分析范圍，實現了儀器的通用性

1.2 扣除背景干擾技術
  全譜測量采用CCD作為檢測器，一條譜線可以獲得多個測量數據，通過全譜測量數據可以準確還原出光譜像面上的譜線輪廓，從而扣除背景干擾。
1.3 矩陣式多特征譜線建模技術

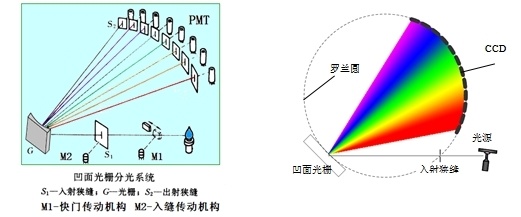

利用元素的多條特征譜線以及多條內標元素的特征譜線同時作用，建立分析模型，從而避免了傳統基于PMT的直讀光譜儀利用單條特征譜線建立模型，所存在的分析模型建立過程復雜、分析過程需要人工干預、分析結果穩定性差的問題。
1.4 校正譜線干擾技術
   原子發射光譜的譜線非常豐富，分布密集，譜線干擾情況普遍。M5000全譜直讀光譜儀可以在獲得光譜輪廓信息后，通過曲線擬合的方式提取出有用的譜線信息，從而消除干擾元素對分析結果的影響
1.5 智能回歸式全譜漂移校正技術
新型直讀光譜儀同傳統的直讀光譜儀都存在光譜漂移的問題，傳統直讀光譜儀發生漂移后，需要專業操作人員進行描跡，重新定峰位，另一方面穩定性較差，如果儀器各通道的漂移不一致，則無法校正；而新型直讀光譜儀，具有獨創的智能回歸式全譜漂移校正技術，利用全譜豐富的譜線信息，計算機智能完成校正過程，操作簡單，且校正效果好。
利用全譜豐富的譜線信息，計算機智能完成校正過程操作簡單，取代傳統的描跡校正，提高儀器的易用性，且校正效果好。
1.6 擴展性好
全譜采集，在擴展應用時，無需做硬件改動，擴展性能好，增加元素或基體只需通過標樣建立曲線即可。
2. 獨特的雙光室結構
M5000臺式直讀光譜儀采用雙光室設計，有兩種取光方式：光纖取光（激發態到可見光室用光纖連接），直接取光（激發態與紫外光室直接相連）
單光室設計中，紫外譜線光強僅為其他可見譜線光強的1%；雙光室設計優點在于不影響可見譜線測量的同時，可以單獨接受紫外譜線光強，從而可以極大的提高對于紫外譜線光強的測量精度。
紫外光室采用充氬氣配置，提供更為純凈的光室環境，從而使得對于紫外譜線光強的探測能力更為加強。
紫外光室配備了更高刻線的光柵，有效的提升了紫外光室的分辨率與信噪比，從而改善了對于C, P, S, N 等元素的測量精度。



儀器技術參數

 M5000臺式直讀光譜儀規格信息表



M5000臺式直讀光譜儀小樣品夾具參數

M5000臺式直讀光譜儀隨機備件及工具清單
