1、概述
1.1 硬度
硬度是材料抵抗彈性變形、塑性變形或破壞力的能力。對于壓入法進行的硬度試驗， 硬度是物質抵抗另一較堅硬的具有一定形狀和尺寸的物體壓入其表面的能力。
1.2 洛氏硬度試驗的原理
洛氏硬度測定方法是用規定的壓頭，在先后施加的兩個試驗力（初試驗力 Fo 和總試驗力 F）作用下，壓入試樣表面，在總試驗力保持一定的時間后，卸除主試驗力 F1，保留初試驗力，測量其壓入深度 h1，以壓入深度 h1 和在初試驗力作用下的壓入深度 ho 之差Δh 表示洛氏硬度的高低，以壓頭軸向位移 0.002 毫米作為一個洛氏硬度單位，一般從指示表盤上直接讀出，其作用原理見下圖。
洛氏硬度值按下式計示

式中：C：常數，等于 0.002 毫米；
K：常數，當采用金剛石圓錐壓頭時為 100，當采用鋼球壓頭時為 130；

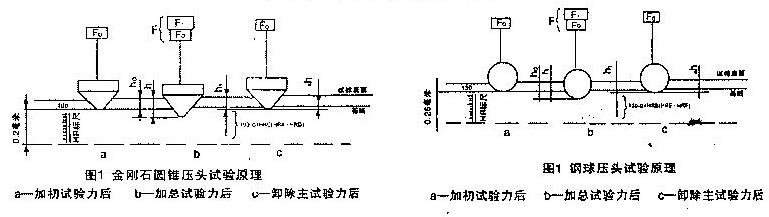

洛氏硬度試驗原理圖

1.3 洛氏硬度試驗特點

洛氏硬度試驗采用測量壓入深度的方法，硬度值通過指示直接讀出，因此操作簡單方便，容易掌握，工作效率高，適應于成批零部件的檢驗；洛氏硬度試驗法，可以采用金剛石壓頭和鋼球壓頭，可以測量較硬和較軟的試樣，使用范圍廣泛，因此洛式硬度試驗在生產中得到廣泛應用，成為檢驗產品質量，確定合理的加工工藝的主要檢測手段。洛氏硬度計是生產企業、大中院校、科研機構進行硬度試驗、教學科研工作最常用的試驗儀器。
2、硬度計的應用
洛氏硬度試驗按材料硬度范圍，試驗厚度不同，可以選擇不同的壓頭及試驗力，并用不同的標尺表示，最常用的有 A、B、C 標尺，下表給出了常用標尺試驗力，壓頭、常數K 的數值及適用范圍與應用舉例。

洛氏硬度計使用范圍



 A 標尺：適用于測定硬度超過 70HRC 的金屬，如碳化鎢、硬質合金，也可以測定硬的薄板材料及表面層淬硬的材料。
B 標尺：用于測定有色金屬及其合金，退火鋼或未經淬硬的鋼制品等較軟或中等硬度材料。
C 標尺：用于測定碳鋼、工具鋼及合金鋼等經過熱處理的鋼制品材料的硬度。
3、主要技術參數
3.1 初試驗力：98.07N（10kgf）；
3.2 總試驗力：588.4N（60kgf）、980.7N（100kgf）、1471N（150kgf)；
3.3 指示器刻度：C：0~100； B：30~130；
3.4 試件最大高度：加絲杠保護套時為 100mm，不加絲杠保護套時為 170mm；
3.5 壓痕中心至機壁距離：128mm；
3.6 硬度計外形尺寸：500×225×640（mm）；
3.7 硬度計凈重：65kg
4、機構性能簡介
本硬度計由機身、試驗力施加機構、測量指示機構及試件支撐機構等部分組成（見圖二）。
機身為一封閉的殼體，除工作臺、絲杠、操縱手柄露出外，其它機構均裝置在機身殼體內，便于保持清潔。
試驗力施加機構由主軸、絲杠、刀刃、砝碼緩沖器、砝碼變換機構、操縱手柄等組成。
初試驗力主要由主軸（1）圓形刀子（2）長菱形刀子（3）大杠桿（4）小杠桿（21）頂桿（5）等零件的重量以及指示器（24）的測量壓力產生。當試件與壓頭接觸并繼續上升，使大、小杠桿于水平位置時（指示器小指針指于紅點處，大指針垂直向上）由于杠桿等的重量及指示器的測量壓力，壓頭即可受到（10kg）98.07N 的初試驗力。
機身內裝有砝碼變荷架（12），當轉動變換手把（13）至不同位置時，便可得到所需要的 1471N 或 980.7N 或 588.4N 三種不同的總試驗力。
測量指標機構由頂桿（5）小杠桿（21）調整板（22）接桿（23）及指示器（24）等零件組成。當上升試件，壓頭被頂起時，頂桿（5）便頂起小杠桿（21），經接桿（23）帶動指示器（24）的指針旋轉。
試件支撐機構包括工作臺（25）絲杠（26）手輪（27）絲杠座（30）保護套（29））
構成。值得一提的是與其他廠家同型號硬度計相比較本硬度計增加了保護套（29）,避免了使用過程中灰塵雜物等沾貼于支撐面，減小了對支撐面磨損，從而使操作更潤滑流暢，示值更精確穩定。
5、硬度計的安裝
5.2 準備工作
1）硬度計的工作環境應干燥清潔，沒有腐蝕性氣體。
2）硬度計的工作環境應無來自外界的機械振動。
3）硬度計的工作環境應在 23±5℃之間。

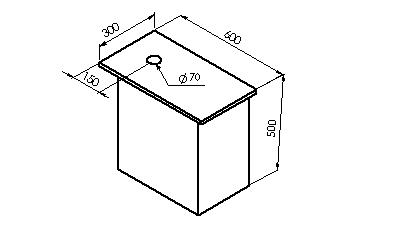

4）試驗臺（自備）應以水泥或金屬為基體，具有一定的剛度和強度，能夠承載硬度計及其附件，臺面應如圖所示（圖中尺寸僅供參考），帶有大于Φ50 毫米的孔，以供絲杠通過，整個臺面的水平度要在 0.2∕1000 之內。

硬度計的周圍應留有適當?shù)目臻g，以進行必要的安裝、維修、調試等工作。

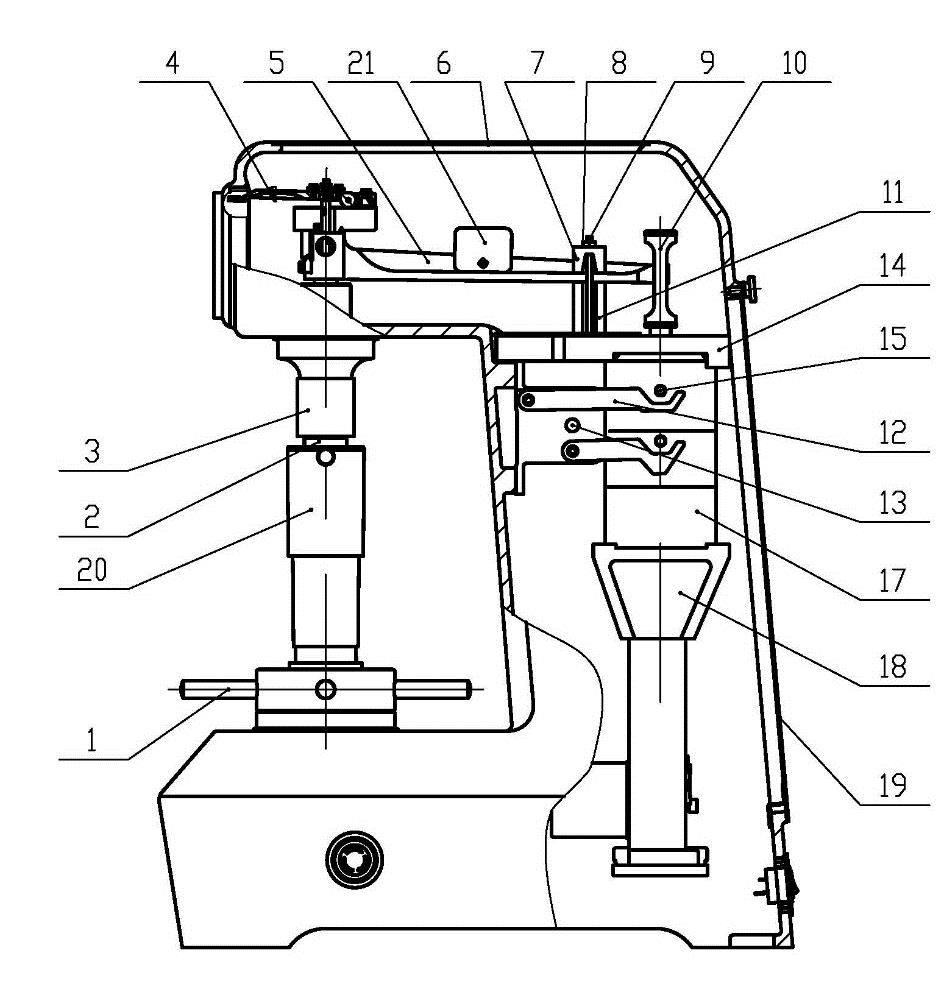

5.1 拆箱（見圖一）
1）打開包裝箱頂蓋，拆除機身底部 4 個固定螺釘，便可將硬度計安裝在干燥清潔和沒有腐蝕性氣體及無振動的房間內的試驗臺上。
2）按照裝箱單檢查附件的完整性。
3）打開機上蓋（6）及后蓋（19）。
4）松開螺母（8）卸掉鉤頭螺釘（9）。
5）拿掉大杠桿固定壓塊（7）及固定支撐塊（11）。
6）松開螺母（13）卸掉鉤頭螺釘（12）取下砝碼固定壓板（14）
7）用手捏住吊環（10）向上緩緩提起砝碼組（17）并同時將砝碼固定支撐塊（18）
取出，然后，再將砝碼組（17）輕輕放下，使砝碼圓柱銷（15）落入托板（16）的溝槽中，將砝碼托住。
8）解開小杠桿緊固線繩（4）。
9）轉動手輪（1）使絲杠（2）下降，取出壓頭墊塊（3）。
5.2 卸下絲杠保護套（20），用煤油將出廠時涂于絲杠、手輪等處的防銹油洗凈，然后注入少量潤滑油在絲杠與手輪接觸處，并重新將絲杠保護套裝好。
5.3 檢查大杠桿（5）上的調整塊（21）的位置是否處于兩個紅色的標記之間，否則應將其重新裝入正確的位置。
5.4 把大平工作臺裝在絲杠（2）上端，再將水平儀放在工作臺面上?？捎媒饘賶|片墊在機身底面，使硬度計的水平度調整在 0.2/1000 之內。
6、操作使用方法及注意事項

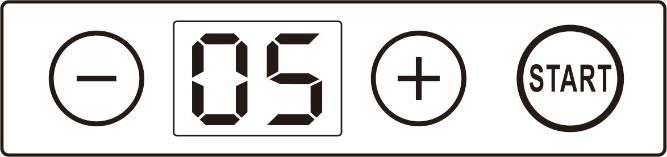

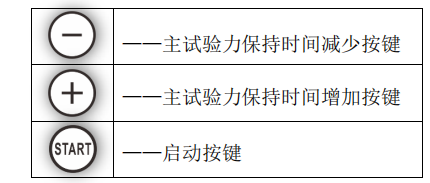

6.1 按鍵操作說明：

6.2 試驗前的準備工作(見圖二)：
1）試驗力的選擇：
根據需要（使用范圍）選擇試驗力。轉動手把（13）使所選用的試驗力數值對準紅點，但必須注意，變換試驗力時，必須置于卸荷狀態。
2）安裝壓頭：
根據（使用范圍）選擇適當壓頭。安裝壓頭時，應注意消除壓頭與主軸（1）端面的間隙。消除方法是：裝上壓頭并用螺釘（28）輕輕固定，然后將標準塊或試件放置于工作臺上，旋轉手輪（27）加上初試驗力，拉動手柄（15）使主試驗力加于壓頭上，再將螺釘（28）擰緊，即可消除壓頭與主軸端面間的間隙。
3）試件的制備與選擇：
試樣應具有一定的大小和厚度，應能保證相鄰壓痕中心間及壓痕中心至試件邊緣的距離大于 3 毫米，試件最小厚度不應小于壓痕深度的八倍。試驗后，試樣的支撐面上不得有明顯的變形痕跡，其最小厚度取決于材質及所采用的負荷，可參考以下試樣最小厚度表。

試樣最小厚度表

試樣一般為平面，如果對曲面試樣進行試驗，而其曲率半徑不大時，則試驗結果應進行示值修正。對凸面試樣，應當加上修正值，對凹面試樣，應當減去修正值，圓柱試樣的修正值可參考下表。



圓柱試樣 B、F、G 標尺的修正值



圓柱試樣 C、A、D 標尺的修正量



試樣表面必須經過精磨或拋光，表面粗糙度應不低于 Ra1.6，加工時不影響材的硬度，即不應有加工硬化或出現回火現象，支撐面的表面粗糙度不低于 Ra3.2，試樣工作面，支撐面及工作臺面，均應清潔無油污。試樣應平穩地放置在工作臺上，在試驗過程中不應發生移動現象。
試樣的安裝，必須保證所施加的試驗力垂直于試驗面。對于彎曲形狀及其它不規則形狀的試樣，必須采用相應類型的專用工作臺，并選擇正確的試驗位置。例如對圓柱試樣，必須采用“V”型工作臺。
6.3 試驗程序（見圖二）：
1）將絲杠（26）頂面及被選用工作臺上下端面擦干凈，將工作臺置于絲杠（26）上端面上
2）將試件支撐面擦干凈，放置于工作臺上，旋轉手輪（27）使工作臺緩緩上升，并頂起壓頭，到指示器的小指針指著紅點，大指針旋轉三圈垂直向上為止（允許相差±5個刻度，若超過 5 個刻度，此點作廢，重新試驗）。
注意：工作臺上升時，絕對不允許有后退現象。
3）旋轉指示器（24）外殼，使 C、B 之間長刻線與大指針對正（順時針或逆時針旋轉均可）。
4）按下面板上的啟動按鈕，施加主試驗力，這時指示器的大指針按逆時針方向轉動。
5）當施加上主試驗力后進入試驗力保持狀態，數碼管倒計時，計時結束后卸除主試驗力。
注意：主試驗力的施加與卸除，均需在緩慢無沖擊狀態下進行。
6）立即從指示器上相應的標尺讀數，采用金剛石壓頭試驗時，按表盤外圈的黑體讀數，采用球壓頭試驗時，按表盤內圈的紅體數讀取。
7）轉動手輪使試件下降，再移動試件，按以上 2）-6）過程進行新的試驗。
注意 a：試件一定要緊貼工作臺面移動；
b：必須保證相鄰壓痕中心之間及中心至邊緣的距離大于 3 毫米；
c：通常情況下第一點試驗只是用來抵消各支撐面間隙，試驗結果不計，應當從
第二點統計試驗結果。
8）絲杠保護套（31）是為了保護絲杠（26）不受灰塵侵襲而設置的。硬度計不使用時或試件高度小于 100 毫米時，將其套在絲杠外面。當試件高度大于 100 毫米時，必須將其拿掉，以免將工作臺頂起，使試驗無效。
7、硬度計的維護與調校
7.1 硬度計應當在溫度為 23±5℃，清潔無振動的環境中使用。
7.2 硬度計長時間不用時，應用防塵罩將機器蓋好。
7.3 定期在絲杠（26）與手輪（27）的接觸面注入少量機油。
7.4 如發現硬度計示值誤差較大，
（1）可拿下工作臺檢查其與絲杠接觸面是否清潔；
（2） 檢查絲杠保護套是否頂起工作臺面；
（3）檢查壓頭是否損壞。
7.5 用本機配帶的標準硬度塊定期檢查硬度計示值精度。
1）將工作臺及標準塊擦干凈，在硬度塊工作面上進行試驗，決不允許在支撐面上試驗。
2）若示值誤差較大，除按本節第 4 項檢查外，還應檢查標準硬度塊支撐面是否有毛刺，若有毛刺應用油石打光。
3）在標準塊不同位置試驗時，硬度塊應緊貼工作臺面拖動，嚴禁拿離工作臺。
4）硬度計的示值調整：若通過以上工作，硬度計示值誤差仍然較大，可通過調整板（22）的前后位置，以達到示值精度要求。方法是：松開調整板（22）上前后兩個M3 螺絲，前后移動調整板（22）位置即可。注意向指示器方向移動時，示值增大，反之示值減小。調整結束后應固定緊已經松開的兩個 M3 螺絲。如調整后發現指示器指針不豎直向上，可松開調整板中間的 M3 螺絲上的背帽，旋轉此螺絲即可使指針達到要求。
5）用戶如有其它方面疑問應及時與廠家聯系咨詢，以得到正確的解決方法。嚴禁自行拆卸，防止造成不必要的損失。
